Formadora de cajas Tablock
Modelo 335
Sellado adhesivo termofusible

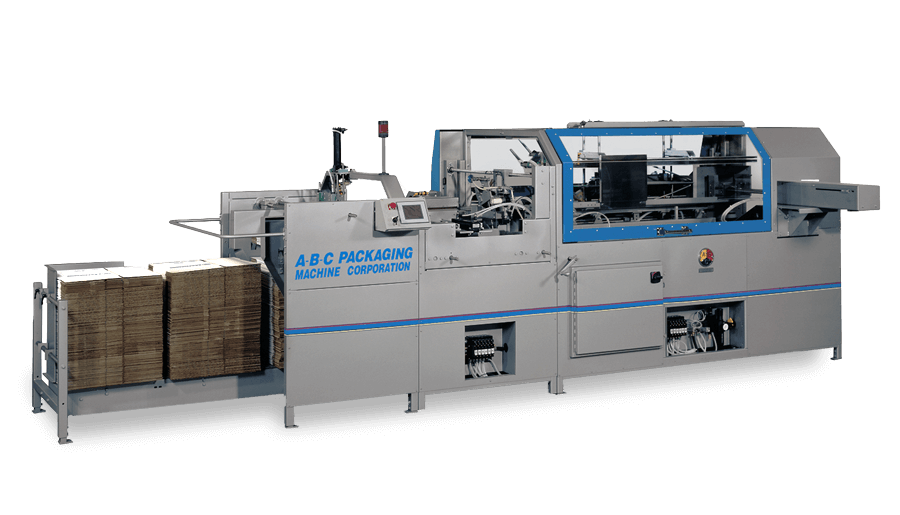

La M335 es una formadora de cajas Tablock multiuso que realiza plegado de solapas Tablock con precisión, apertura de cajas, escuadrado, cierre y sellado de solapas inferiores, en una máquina en línea que ocupa poco espacio.
Ofrece una flexibilidad sencilla para ejecutar múltiples estilos con cambios rápidos y entrega cajas consistentemente cuadradas y selladas de forma segura a la línea de producción.
Máximo rendimiento y confiabilidad en el montaje de cajas Tablock
Este formador de cajas versátil erige y sella cajas RSC Tablock (Tieback), RSC, HSC y CSSC y ofrece un cambio rápido sin necesidad de cambiar piezas. Es una máquina robusta, construida para una producción continua con años de rendimiento comprobado en líneas de envasado de alta velocidad en la fabricación de contenedores, alimentos y bebidas y aplicaciones no alimentarias. Tiene un tamaño compacto que es un 30 % más pequeño que otras formadoras de tablocks, para una fácil instalación en la línea de embalaje.
La clave para el rendimiento superlativo de esta montadora es el módulo tablock exclusivo de AB-C. Pliega con precisión las solapas de sujeción al cuerpo de la caja, lo que garantiza una apertura y cierre de la solapa inferior suaves y confiables. Un accionamiento de movimiento continuo totalmente mecánico impulsa la transferencia del balancín que cuadra las cajas a medida que viajan. Su cargador a nivel del piso está diseñado ergonómicamente para facilitar la carga con una elevación mínima. Además, esta máquina es inteligente y ofrece un funcionamiento sencillo y una integración total en la planta. Para una formación de cajas tablock confiable combinada con una flexibilidad total, la formadora de cajas M335 es la solución perfecta.
Características clave que benefician su producción

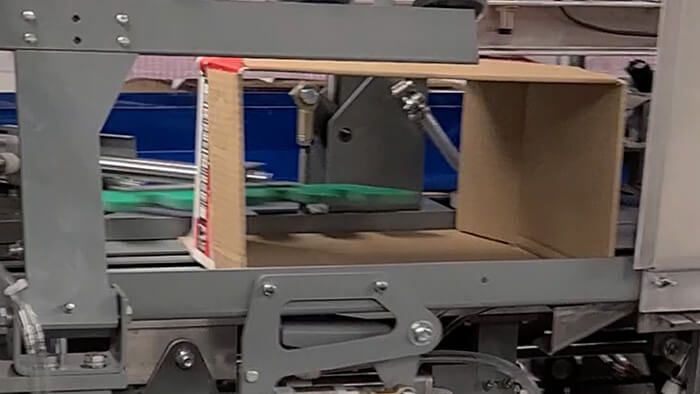

Diseño que ahorra espacio con módulo tablock integrado
Con solo 19 pies lineales, incluido el cargador de alta capacidad y el módulo tablock, esta montadora es un 30 % más pequeña que las máquinas de la competencia. El innovador abridor de pestañas es un diseño exclusivo que pliega las solapas suavemente sin tensión en las pestañas que puedan causar desgarros o liberación anticipada.
Para ejecutar casos RSC, HSC o CSSC, el módulo formador de tablocks se configura en modo bypass. Es así de simple.

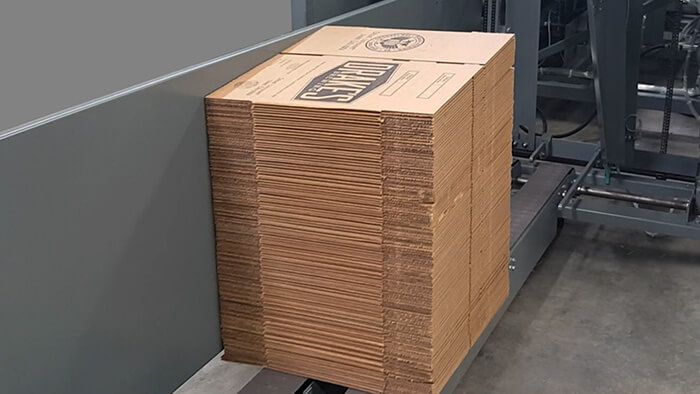

El cargador de bajo nivel elimina el levantamiento y extiende el tiempo entre recargas
¡No más levantar maletas pesadas! Este cargador ergonómico a nivel del piso elimina una posible fuente de responsabilidad que se encuentra en los cargadores de nivel medio y alto. Los KD se transfieren fácilmente del palet al cargador sin estrés. Su asistente simplemente los coloca contra el riel de escuadrado y las pilas avanzan automáticamente. Los KD se pueden agregar en cualquier momento.
El cargador estándar de alta capacidad tiene capacidad para dos pilas de KD, lo que le brinda a su asistente más tiempo entre recargas.
Hay extensiones de cargador disponibles para agregar capacidad KD.

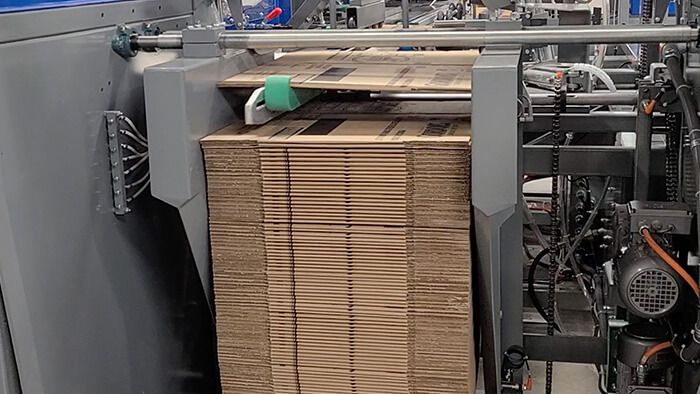

El cargador de alimentación superior se adapta a los espacios en blanco corrugados deformados y marcados con bandas.
Los KD se levantan desde la parte superior de la pila mediante pinzas dobles con resorte que toleran las variaciones inherentes del corrugado y manejan suavemente espacios en blanco corrugados grandes y pesados. Las pinzas se ajustan de forma independiente para levantar los espacios en blanco corrugados de pilas desiguales causadas por KD deformados o con marcas de bandas. Después de levantar las cajas de la pila, la barra deslizante las indexa positivamente hacia la estación de apertura.
El cargador horizontal de alimentación superior elimina los problemas de contrapresión que pueden causar problemas de alimentación en cargadores apilados verticalmente.

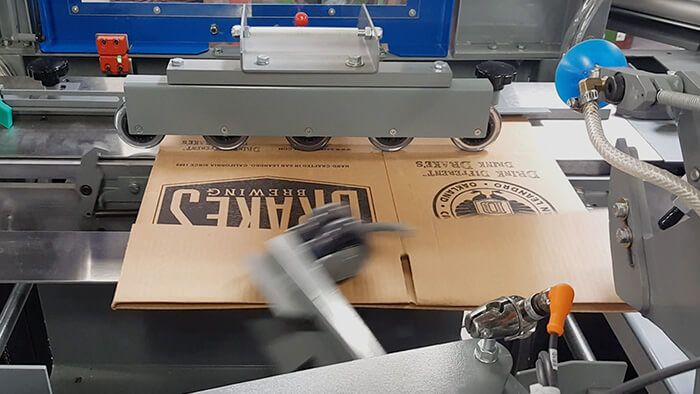

Los casos cuadrados comienzan con control total del caso
Después del plegado de la solapa tipo tablock, las cajas pasan a la estación de apertura. Aquí, las pinzas neumáticas aseguran las cajas desde abajo, mientras que el brazo mecánico alternativo desciende y las pinzas levantan las cajas. Los estuches están “sobreabiertos” en la solapa principal para asegurar un cierre suave de las solapas inferiores. Este sistema abre eficientemente cartón corrugado con juntas fuera de las especificaciones del fabricante.
La tecnología de apertura por vacío de AB-C abre suavemente incluso cajas deformadas y dobladas, a diferencia de los abridores estilo pasador que requieren canales corrugados rectos para un funcionamiento adecuado. Un sistema de vacío de retroceso automático mantiene limpias las líneas de aire.

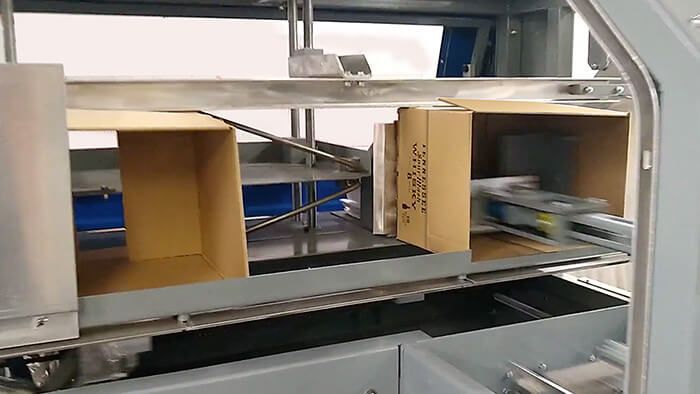

Múltiples características garantizan cajas consistentemente cuadradas
La transferencia del balancín es impulsada por el accionamiento mecánico de la máquina de movimiento continuo. Proporciona un transporte fluido y mantiene la caja cuadrada mientras pasa de la apertura al sellado.
El mandril de compresión de sellado adhesivo está construido con orejetas estacionarias opuestas que cuadran las cajas a medida que se sellan. El ariete de compresión de deslizamiento suave proporciona con precisión una compresión total para lograr sellos seguros.
La operación sin intervención incluye monitoreo de línea y respuesta automática
El montador detecta y se ajusta automáticamente a los cambios en la velocidad de su línea para evitar atascos si hay desaceleraciones aguas arriba en la línea. El montador vuelve inmediatamente a la velocidad de la línea una vez despejado.

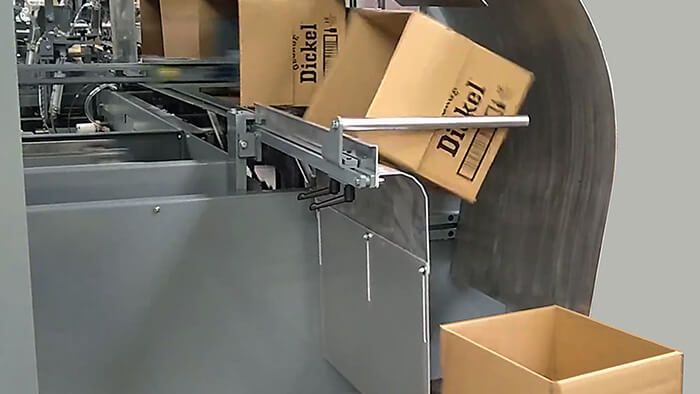

Suministro de un flujo continuo de cajas a su línea de embalaje
El modelo estándar M335 incluye un conducto de descarga ajustable y resistente. Este dispositivo coloca las cajas en posición vertical cuando salen de la máquina hacia la línea transportadora, entregando un suministro constante de cajas cuadradas y bien selladas, orientadas para una transferencia eficiente a la estación de empaque.

Minimice el tiempo de inactividad con un cambio rápido de cajas
El cambio para toda la gama de cajas y tamaños es fácil y directo. El asistente simplemente selecciona el nuevo estilo en la HMI y completa los ajustes manuales sin herramientas, utilizando manivelas de ajuste rápido y correderas con manijas de bloqueo.* El ajuste automático servoalimentado está disponible.
* Se requieren herramientas para ajustar el mandril de sellado para cambios importantes de tamaño.

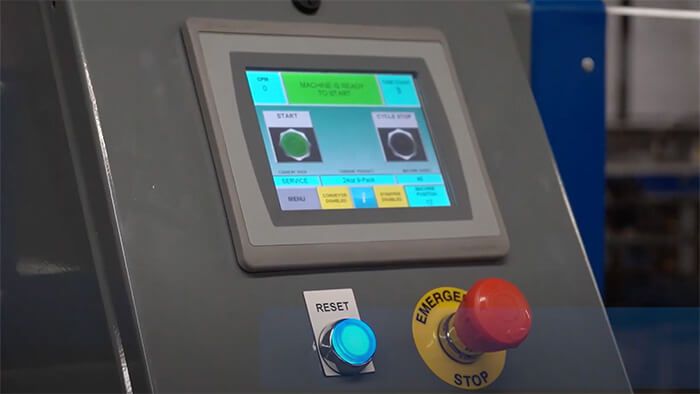

El control inteligente de la máquina simplifica la configuración y el diagnóstico
La operación es simple y repetible para una rápida competencia del operador. En la pantalla táctil, usted controla todas las funciones, diagnósticos y configuraciones de cambio siguiendo secuencias claras paso a paso. Los datos operativos en tiempo real están disponibles de un vistazo.
Los sensores sin contacto monitorean las funciones de la máquina y garantizan una sincronización precisa de cada secuencia operativa. La resolución de problemas en la consola de control es sencilla, con un análisis simplificado hasta el nivel del sensor para una detección inmediata de fallas y una resolución rápida.
Especificaciones, características estándar y opciones.
Características estándar:
- Electrónica de control inteligente ABC
- Motores de alta eficiencia
- Cilindros de aire autolubricantes
- Sensores de proximidad con desconexión rápida
- Rodamientos sellados en todas partes.
- Ojo de respaldo de descarga del caso para control de sobretensiones
- Luz de fallo de baliza elevada
- Sistema electrónico de accionamiento de velocidad variable.
- Paquete de válvula solenoide electrónica
- NEMA 12 Componentes eléctricos con controles de 24 voltios
Funciones estándar de detección de fallas:
- Ninguna/baja presión de aire
- Copia de seguridad de casos posteriores
- Puerta de guardia abierta
- Caso no abierto
- Parada de emergencia activada
- Sobrecarga del motor
- Ojo de la foto sucio o desalineado
- Mal funcionamiento del codificador o del acoplamiento
- Mal funcionamiento del sensor individual
- Fallo de velocidad mínima
- Registro del historial de alarmas de fallo
Opciones:
- Extensiones de cargador para capacidad KD adicional
- Puertas de protección estilo ala de gaviota (levantables) para acceso a máquinas
- Paquete de cambio rápido: indicadores de posición repetibles en los puntos de ajuste
- Paquete de cambio automático: ajustes servoalimentados con un solo toque
- Accesorios agrupados para lubricación de máquinas en un solo paso
- Mandril de sellado servoaccionado
- Ruedas giratorias con bloqueo para portabilidad
- Circuitos de seguridad CAT 3 PL(d) o PL(e)
Integraciones
Las formadoras de cajas ABC están diseñadas para una fácil integración en su línea de embalaje. Si busca más automatización, lo cubrimos con nuestra línea completa de soluciones de embalaje secundario:
